品牌型號： 賽默斐視
測量范圍：0-20mm
精度：Min：15um Max：20um
極限工作環境：最高：60℃，0-95%相對濕度
應用行業：薄膜、造紙、無紡布、帶鋼、薄膜、其他
系統應用
SimVision-DMF激光在線厚度測量儀經過實際的現場項目應用，可應用于Web產品的所有工業領域，或后加工領域，SimVision-DMF在線厚度測量系統的各種性能傳感器和測量設備可持續測量、記錄、控制各種高速版卷材Web產品的單位面積厚度等參數。已被證明應用的領域包括：涂布、薄膜、無紡布、造紙、橡膠、金屬等領域。
| 應用領域 | 行業 |
| 薄膜 | PET、BOPP、PE、流延膜、保護膜、離型膜、電子薄膜、光學膜 |
| 造紙 | 特種紙、食品包裝紙、醫用包裝紙、離型紙 |
| 無紡布 | 水刺無紡布、熱風熱軋無紡布、紡粘無紡布、針刺無紡布 |
| 玻璃 | 浮法玻璃、電子玻璃、液晶面板玻璃、背板玻璃、汽車玻璃 |
| 其它 | 鋼帶、銅帶、鋁帶、其它金屬箔類 |
工作原理
激光在線測厚儀有兩種檢測方式，分別為雙面激光檢測(2個激光三角測量傳感器)和單面貼輥檢測(一個激光三角測量傳感器)，兩種檢測方式都是通過測量傳感器到被測材料表面的距離。根據設計安排，一個附加的傳感器，通常是高精密渦輪傳感器，用來測量雙面?zhèn)鞲衅髦g的距離或測量單面?zhèn)鞲衅鞯絽⒖驾佒g的距離。
產品的厚度就是測量值之間的差值。數據由SimVision DML傳感器內置的微處理器進行處理、計算，同時收集上下兩激光傳感器的數據和渦輪傳感器的數據，加上大量溫度補償傳感器來補償傳感器外殼的變形，從而實現實時的處理厚度測量值。

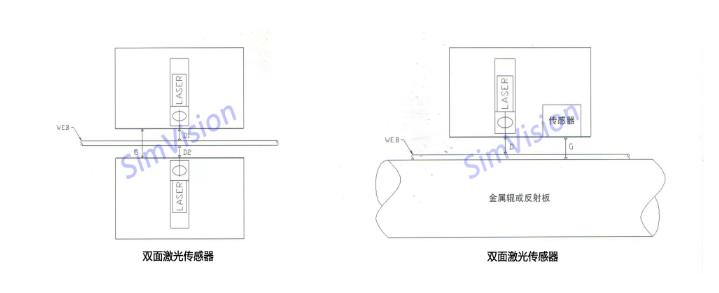

激光在線測厚儀的檢測原理示意圖如下圖所示。
技術指標
| 傳感器 | SimVision DMF | ||||||
| 組態 | SimVision-DML-D | SimVision-DML-S | |||||
| 設計型號 | SimVision-DML-Double | SimVision-DML-Single | |||||
| 型號編號 | 11-201465 | 11-201980 | 11-201466 | 11-012522 | 11-201464 | 11-012457 | 11-012672 |
| 測量原理 | 激光三角測量+RF感應器 | 激光三角測量+RF感應器 | 激光三角測量 | 激光三角測量+RF感應器 | 激光三角測量 | ||
| 測量范圍 | 0-20mm | 0-20mm | 0-30mm | 0-80mm | 0-15mm | 0-30mm | 0-80mm |
| *精度± | Min：15um Max：20um |
Min：20um Max：30um |
Min：30um Max：150um |
Min：30um Max：150um |
Min：15um | Min：50um | Min：80um |
| 最大測量間隙 | 20mm | 20mm | 30mm | 80mm | 15mm | 30mm | 80mm |
| A/D-轉換分辨率 | 16字節（1/65536 FS） | ||||||
| 電源 | 24V DC | ||||||
| 極限工作環境 | 最高：60℃，0-95%相對濕度 | ||||||
| 選項 | 風冷系統，不銹鋼外殼，信號防干擾系統，自動校準系統 | ||||||

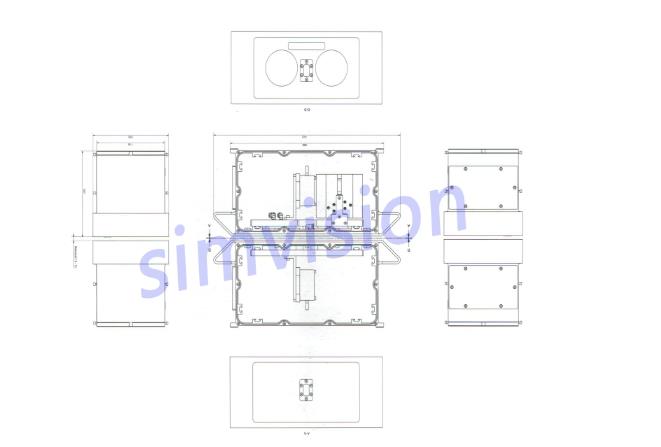

外形尺寸
